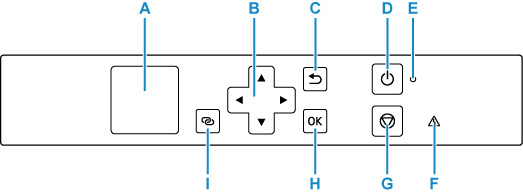

Juhtpaneel

A: LCD (vedelkristallekraan)

Kuvab teateid, menüüparameetreid ja seadme tööolekut.

• LCD ja juhtpaneel
• Numbrite, tähtede ja sümbolite sisestamine

B: Nupud , , ja

Kasutatakse muudetava määrangu valimiseks.

C: Nupp Tagasi (Back)

Viib LCD-ekraani tagasi eelmisele kuvale.

D: Nupp Sisse (ON)

Lülitab seadme toite sisse või välja.

• Printeri sisse- ja väljalülitamine

E: Märgutuli Sisse (ON)

Kui toide on sisse lülitatud, siis märgutuli süttib pärast vilkumist.

F: Märgutuli Häire (Alarm)

Tõrke ilmnemisel märgutuli süttib või vilgub.

G: Nupp Stopp (Stop)

Katkestab käimasoleva printimise ajal või menüü-üksuse valimisel toimingu.

H: Nupp OK

Lõpetab valiku. Kasutatakse ka tõrgete lahendamiseks.

I: Nupp Juhtmeta ühendus (Wireless connect)

Teavet juhtmeta ruuteri määramiseks ja printeri otse nutitelefonist või seade (ilma teha iga kord ruuter), hoidke seda nuppu.
